近日，位于廣州荔灣區白鵝潭的廣東美術館、廣東非物質文化遺產展示中心、廣東文學館“三館合一”重大項目又有新進展，目前項目外立面幕墻施工已進入收尾階段，室內機電等在進行調試，同時精裝修已全面進行，預計今年底完成項目的施工建設。

根據外立面造型分區穿“陶瓷外衣”

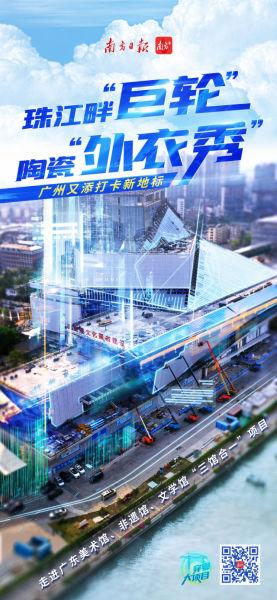

“三館合一”項目由中國工程院院士何鏡堂領銜的華南理工大學團隊設計，其外形宛如一艘輪船，建筑東西向長350米，高度呈30米至80米疊級而上，總用地面積約7.58萬平方米，配套建有公交首末站場、城市公共開放空間，并預留鵝潭路隧道空間。

記者在現場看到，工人們正細致地在項目外墻安裝白色材料。“這些是陶板，除了常規的玻璃幕墻，項目一大特色是大量采用陶板、陶棍的幕墻。”承建方中建三局華南公司“三館合一”項目技術總監莫林昊介紹，陶瓷是中國的亮麗名片，符合項目的文化調性，設計師在設計之初就考慮到。

而在實際建造中，由于項目的造型獨特，共設計有11大幕墻系統、22個子系統，構造復雜，如何準確安裝幕墻成為難點。

對此，項目根據外立面造型細分3個區13個施工段，并采用“絕對坐標”及“網格相對距離”的方式，對幕墻安裝測量放線進行雙重控制。

同時，充分利用了BIM技術，進行項目雙曲面、斜屋面幕墻分格點位坐標定位，再根據定位坐標放線。

另外，還采用三維掃描技術，掃描形成幕墻骨架點云模型，并與理論模型對比，復核曲面、斜面幕墻鋼結構龍骨安裝精度，再進行材料加工生產，確保材料尺寸互相吻合、安裝精確。

“目前項目已經進入了幕墻施工的收尾階段，精裝修已經全面進行，預計今年底能完成項目的施工建設。”中建三局華南公司“三館合一”項目經理殷燦表示。

重量級超限大跨度雙層連廊70天內提升

進入“三館合一”項目現場，一條長長的拱橋形連廊映入眼簾。這條連廊連接起文學館和美術館，建成后將成為市民游玩的觀景步道。

“為安全提升這段連廊，項目歷經4次方案論證評審，45天深化設計。”莫林昊介紹。

連廊懸空高度29米，桁架最大跨度168米，懸空最大跨度48米，重達1500噸，最終選用“超限結構大跨度拱形桁架分層逐次整體提升技術”。

具體施工中，分2次提升五層、三層鋼結構連廊。同時利用BIM模擬分析施工過程桁架提升節點應力變等，減少高空作業安全風險。最終，這一重量級超限大跨度雙層連廊提升項目在70天內完成。

由于“三館合一”項目距離珠江近，潮汐和地下水位高差產生的潮差沖擊力，對項目施工都產生較大影響，深基坑防滲漏是另一難點。 “我們主要在策劃、用材和重要部位防水等方面應對。”莫林昊表示，項目對基坑防滲進行專項策劃，采取三軸攪拌樁、灌注樁以及雙管旋噴樁的方式，進行基坑支護工程的設計。同時，地下室的側墻、底板采用兩道防水處理，而承臺、下柱墩、抗浮錨桿等節點位置，采用聚合物水泥防水涂料、非固化瀝青等加強防水處理。
